导轨内嵌式半封闭模组首页 > 产品导航 > 导轨内嵌式直线模组
产品说明

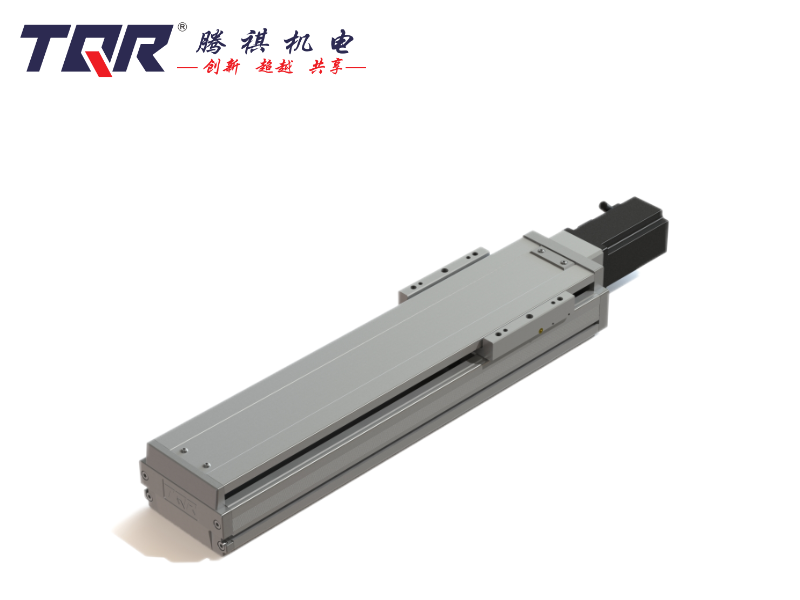

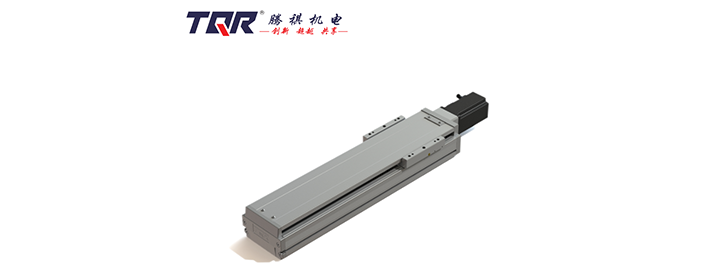

产品名称: 导轨内嵌式半封闭模组
品牌：腾祺TQR
应用：焊接、搬运、点胶、上下料等。
产品特点:
1. 产品体积小，重量轻，便于安装及维护；
2. 高刚性、高精度、高速度、高负载、高推力、可靠性强；
3. 设计独特、防磨性高、寿命长;
4. 采用不锈钢带防尘结构，防尘防溅；
5.从小型到大型，产品类型丰富，可支持各类用途。
   规格一览表

型号 图片 尺寸(mm) 重复定位精度(mm) 行程(mm) 基本参数 下载
TLN-B90M W90*H62 ±0.02/0.01 100-1100
导程（mm） 5 10
最高速度(mm/sec) 500
最大负载（kg） 水平:70
垂直：17
TLN-B90L W90*H62 ±0.02/0.01 130-1080
导程（mm） 5 10
最高速度（mm/sec） 500
最大负载（kg） 水平：70
垂直：17
TLN-B120M W120*H80 ±0.02/0.01 100-1100
导程（mm） 5 10 16 20
最高速度（mm/sec） 1000
最大负载（kg） 水平:110
垂直;40
TLN-B120L W120*H80 ±0.02/0.01 120-1070
导程（mm)） 5 10 16 20
最高速度（mm/sec） 1000
最大负载（kg） 水平：114
垂直:40
TLN-B150M W150*H95 ±0.02/0.01 100-1300
导程（mm） 5 10 20
最高速度（mm/sec） 890
最大负载(kg) 水平：200
垂直：50
TLN-B150L W150*H95 ±0.02/0.01 120-1270
导程（mm） 5 10 20
最高速度（mm/sec） 890
最大负载（kg） 水平：200
垂直：50
TLN-B200 W198*H120 ±0.02/0.01 100-1250
导程（mm） 5 10 25
最高速度（mm/sec） 1250
最大负载（kg） 水平：200
垂直：110

产品应用示例
