导轨内嵌式宽型模组首页 > 产品导航 > 导轨内嵌式直线模组
产品说明
品牌：腾祺TQR

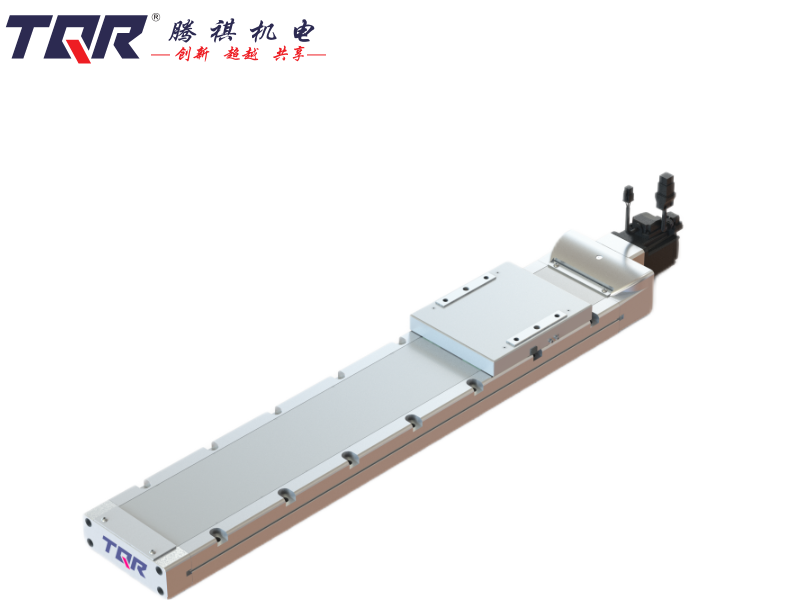

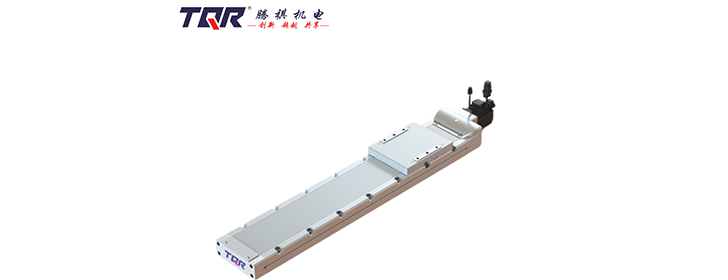

产品名称: 导轨内嵌式宽型模组
应用：焊接、搬运、点胶、上下料等。
产品特点:
1. 产品体积小，重量轻，便于安装及维护；
2. 高刚性、高精度、高速度、高负载、高推力、可靠性强；
3. 设计独特、防磨性高、寿命长;
4. 采用不锈钢带防尘结构，防尘防溅；
5.从小型到大型，产品类型丰富，可支持各类用途。
规格一览表
|
型号
|
|
尺寸(mm)
|
重复定位精度(mm)
|
行程(mm)
|
基本参数
|
下载
|
|
TLN-W10
|
|
W100*H47
|
±0.02/0.01
|
50-500
|
|
导程（mm）
|
2
|
|
最高速度（mm/sec）
|
100
|
|
最大负载（kg）
|
水平:40
垂直:10
|
|
|
|
TLN-W12
|
|
W120*H55.3
|
±0.02/0.01
|
50-800
|
|
导程（mm）
|
5 10
|
|
最高速度（mm/sec）
|
500
|
|
最大负载（kg）
|
水平：70
垂直：17
|
|
|
|
TLN-W14
|
|
W140*H69
|
±0.02/0.01
|
50-800
|
|
导程（mm）
|
5 10
|
|
最高速度（mm/sec）
|
500
|
|
最大负载（kg）
|
水平:70
垂直:17
|
|
|
|
TLN-W16
|
|
W160*H70.50
|
±0.02/0.01
|
50-1100
|
|
导程（mm）
|
5 10 16 20 30
|
|
最高速度(mm/sec)
|
1500
|
|
最大负载（kg）
|
水平：160
垂直：50
|
|
|
产品应用示例
