产品说明

品牌：腾祺TQR

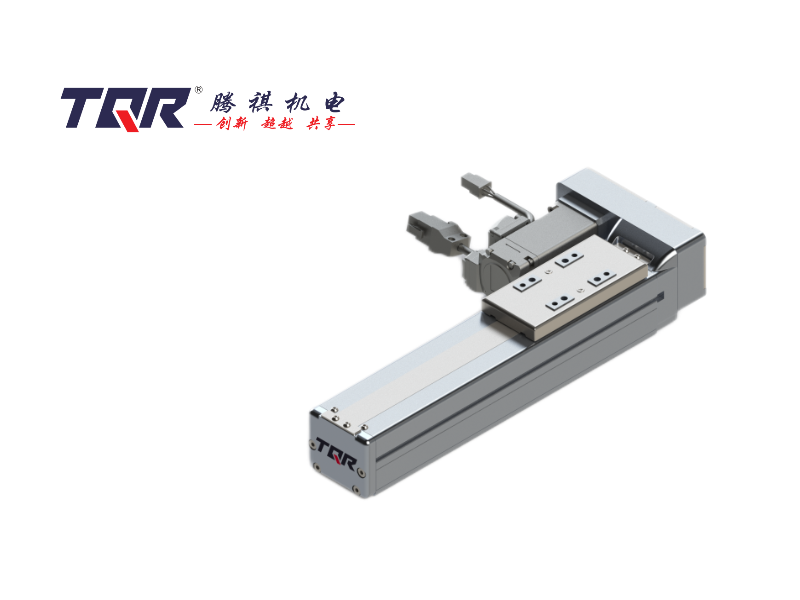

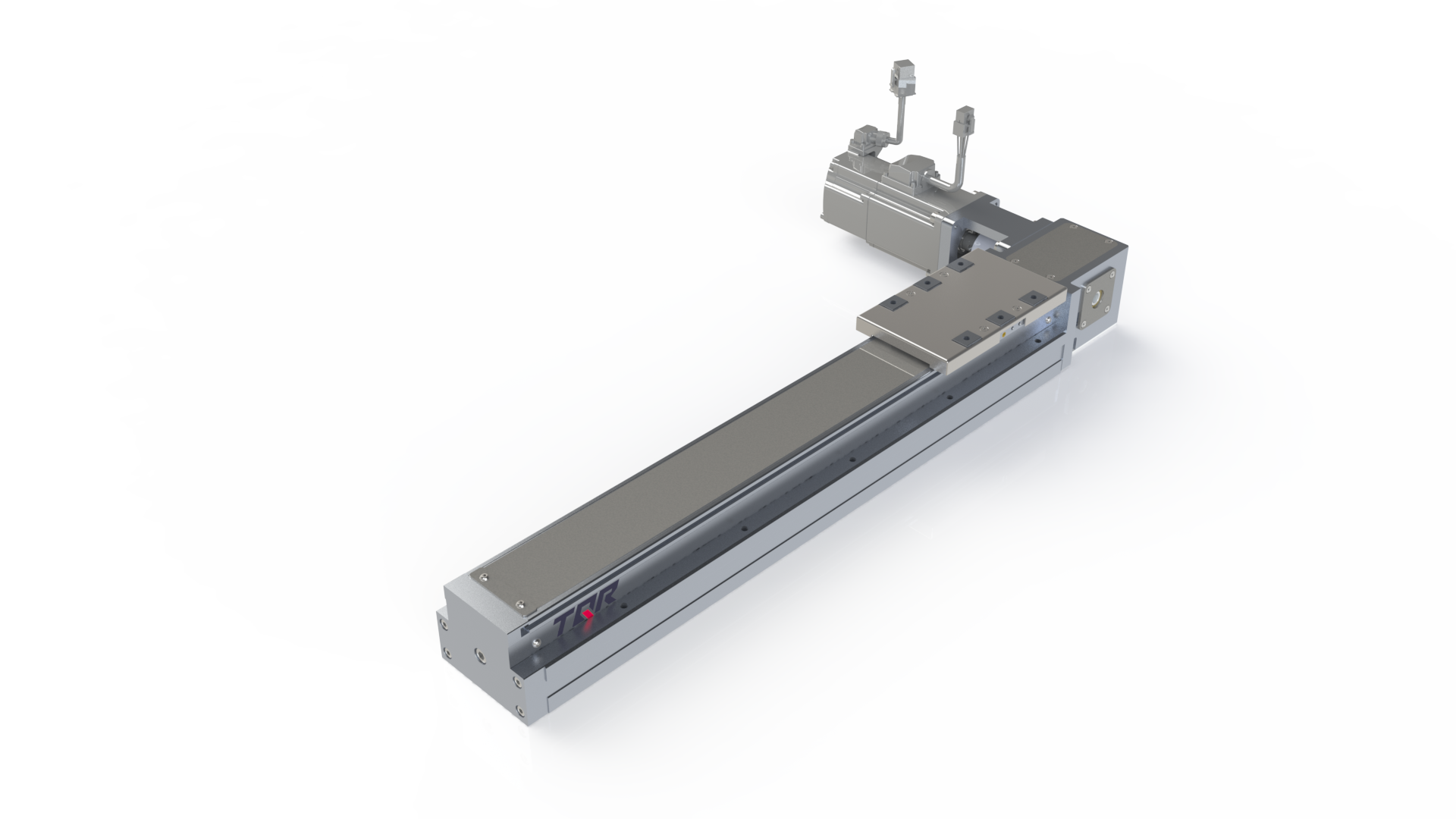

产品名称: 导轨内嵌式小型模组

应用：焊接、搬运、点胶、上下料等。

产品特点:

1. 产品体积小，重量轻，便于安装及维护；
2. 高刚性、高精度、高速度、高负载、高推力、可靠性强；
3. 设计独特、防磨性高、寿命长;
4. 采用不锈钢带防尘结构，防尘防溅；
5.从小型到大型，产品类型丰富，可支持各类用途。
   规格一览表

型号 图片 尺寸(mm) 重复定位精度(mm) 行程(mm) 基本参数 下载
TLN-4C W39*H48 ±0.02/0.01 50-500
导程（mm） 5 10
最高速度（mm/sec） 100
最大负载（kg） 水平36
垂直15
TLN-6C W58*H62.5 ±0.02/0.01 50-800
导程(mm) 5 10
最高速度（mm/sec） 500
最大负载(kg) 水平:40
垂直:17
TLN-7C W70*H67.5 ±0.02/0.01 50-800
导程（mm） 5 10
最高速度（mm/sec） 500
最大负载（kg） 水平：40
垂直：17
TLN-8C W85*H67.5 ±0.02/0.01 50-1100
导程（mm） 5 10 16 20 30
最高速度（mm/sec） 1500
最大负载(kg) 水平：160
垂直：50
TLN-4R W40*H48 ±0.02/0.01 50-500
导程（mm） 2
最高速度（mm/sec） 100
最大负载(kg) 水平：36
垂直：15
TLN-6R W58*H62.5 ±0.02/0.01 50-800
导程（mm） 5 10
最高速度（mm/sec） 500
最大负载（kg） 水平：40
垂直：17
TLN-7R W70*H67.5 ±0.02/0.01 50-800
导程（mm） 5 10
最高速度（mm/sec） 500
最大负载（kg） 水平：60
垂直：40
TLN-8R W85*H67.5 ±0.02/0.01 50-1100
导程（mm） 5 10 16 20 30
最高速度（mm/sec） 1500
最大负载（kg） 水平:160
垂直：50
TLN-G5 W54*H60 ±0.02/0.01 50-800
导程（mm） 5 10 20
最高速度（mm/sec） 1000
最大负载（kg） 水平：30
垂直：2.5
TLN-G8 W82*H78 ±0.02/0.01 50-1100
导程（mm) 5 10 20
最高速度（mm/sec） 1000
最大负载（kg） 水平：50
垂直：15
TLN-G12 W120*H76 ±0.02/0.01 50-1250
导程（mm） 5 10 20
最高速度（mm/sec） 2000
最大负载（kg） 水平：110
垂直：32
TLN-S5 W54*H60 ±0.02/0.01 50-1250
导程（mm） 48
最高速度（mm/sec） 2000
最大负载（kg） 水平：5
TLN-S8 W82*H78 ±0.02/0.01 50-1250
导程（mm)） 48
最高速度（mm/sec） 2000
最大负载（kg） 水平：7.5
TLN-S12 W120*H76 ±0.02 100-1200
导程（mm） 40
最高速度（mm/sec） 2000
最大负载（kg) 水平：25

产品应用示例
